渣漿泵修復膠是由高性能耐磨材料與改性增韌樹脂進行復合得到的高性能耐磨抗蝕材料。用于25mm以下重介沖蝕磨損的渣漿泵、離心機、旋流器 、溜槽、分級機、射流機、浮選機、沉砂嘴、礦漿攪拌器、輸料管道彎頭等的修復和預保護。

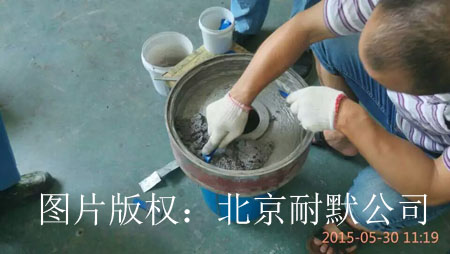

圖（1）劉工正在采用KN17渣漿泵修復膠修復礦用渣漿泵

耐磨抗蝕性優異

與金屬類基材具有很高的結合強度

施工方便，對施工人員無很高技術要求，但需有加溫設施

適用于重介質磨損沖蝕工況的修復和防護

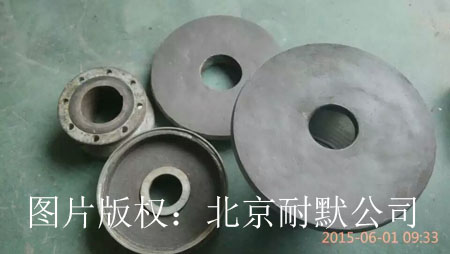

圖（2）渣漿泵修復膠修復后的渣漿泵過流件

1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。

2. 配制：應先將B組分加熱至50℃（冬季A組分也需適當加熱），按重量比4∶1將A、B兩組份混合均勻，一般是邊施工邊配置，一次配膠不要過多，過多的膠不易混合均勻。

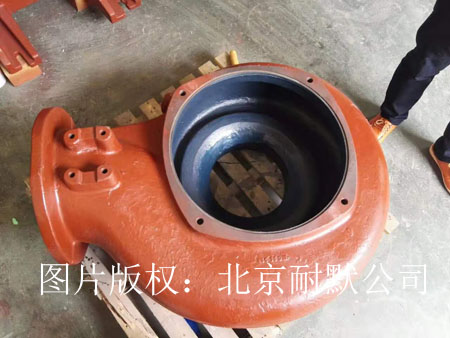

圖（3）渣漿泵泵殼是最值得修復的，修復價值較高

3. 涂敷：渣漿泵修復膠合適的涂層厚度是5～20mm，配好的膠在金屬基材上反復刮涂，使基料潤濕基材，然后將混合好的材料按壓涂敷于待修部位，涂層涂到需要的尺寸后向單一方向刮涂至表層平整，修復時應注意控制涂層厚度，以免裝配中出現干涉。

4. 固化條件：緩慢升溫至80℃保溫2小時+120℃2小時完全固化。
