脫硫循環泵葉輪及護板防腐蝕修復主要技術要求：

1 葉輪及護板修復工藝要求

1.1施工時基材表面溫度必須大于溫度3℃，相對濕度必須低于85%，修補材料宜在室溫23℃下操作。

1.2去除葉片流道、前蓋板兩側、后蓋板流道側、輪轂、軸孔處油污，對葉輪、護板表面進行清洗及噴砂處理，去除油污及其他有機物，確保小顆粒碳化硅的涂層修復厚度至少達到3mm，噴砂精度為SA5，噴砂后粗糙度需達到50μm~100μm粗糙度，即Sa3級別，或SSPC-SP5級。

1.3對葉輪及護板進行精準測繪后，表面打磨處理，對葉輪磨損嚴重部位進行修復。

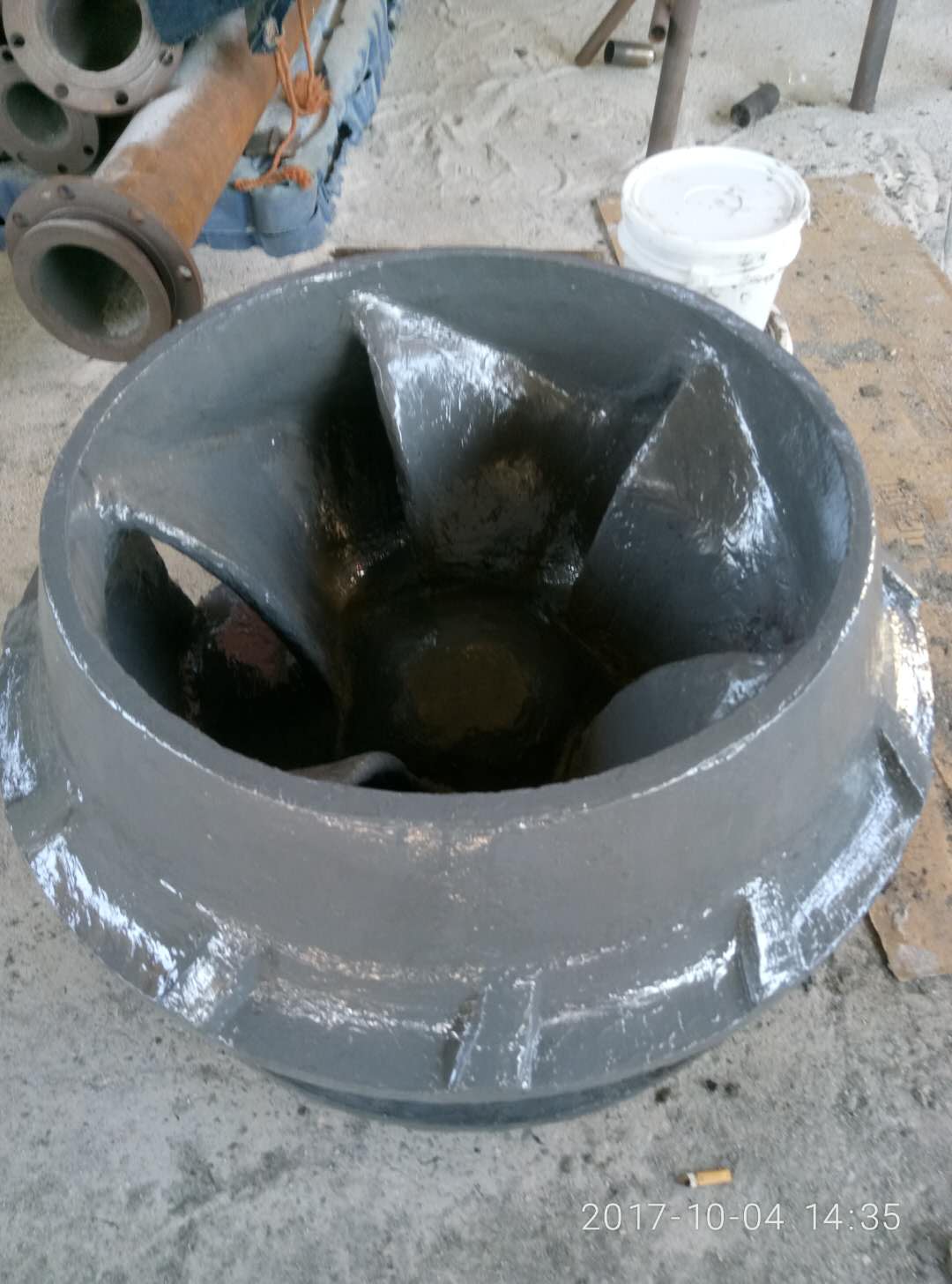

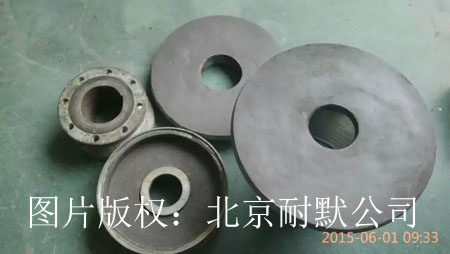

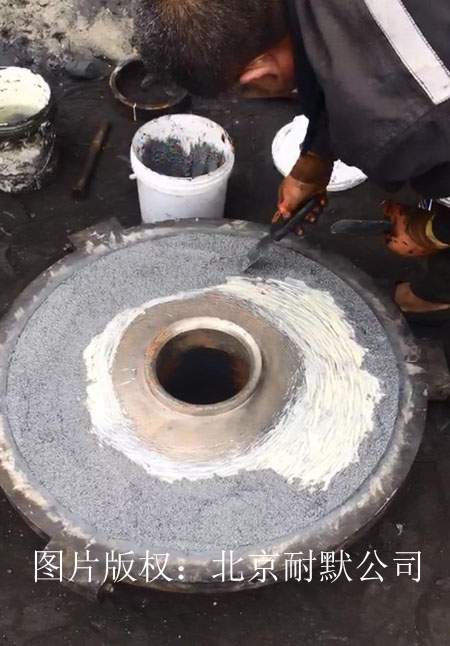

1.4對葉輪、護板進行涂層修復，確保涂層厚度并留出尺寸加工余量，碳化硅修復后的葉輪、護板表面平整光滑，無裂紋、變形現象，連接裝置必須與原尺寸相一致。

1.5對葉輪精配合面進行加工，進行切削處理，使其恢復原始尺寸。

1.6對于葉輪，需要做動平衡測試，按照國標6.3級標準測試，出具動平衡報告，及葉輪修復檢驗報告。確保設備裝配使用后，電流及各項指標穩定達到原始狀態。

1.7修復后的漿液循環泵葉輪、護板必須保證運行時間不低于12個月，在規定時間內不得出現修復面破裂、脫落現象。報價方負責修復件的往返運輸，并負責現場裝卸及指導安裝。
